补偿电容器

补偿电容器

补偿电容器是电力系统中使用的电容器装置，主要用于功率补偿和功率因数校正。它可以提供无功功率补偿，提高电力系统的功率因数，增强系统的稳定性和效率。本文将详细介绍补偿电容器的结构、主要使用条件和功能。

1.补偿电容器结构

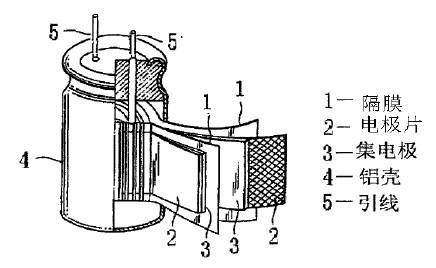

补偿电容器通常由一个或多个电容器单元组成，每个电容器单元由一对平行的金属电极和电介质组成。电容器单元的电介质通常由具有高介电常数的材料制成，例如聚丙烯膜。这种结构使补偿电容器能够存储和释放电能，实现无功功率补偿。

为了确保安全可靠的操作，补偿电容器通常包括其他组件，如保险丝、过电压保护装置和温度传感器。这些组件可以监测和保护电容器，以防止可能的损坏，如过电流、过电压和过热。

在大型电力系统中，补偿电容器通常以集中或分散的方式安装。集体补偿电容器通常由多个单元组成，并通过电缆连接到主电力系统。分散补偿电容器将单元安装在需要补偿的设备或线路附近。这种分散式布局可以更好地适应不同的电力系统要求。

2.补偿电容器的主要使用条件

补偿电容器的使用需要满足一定的条件和要求，以确保其正常运行和有效性：

适当的电压电平：补偿电容器的电压电平必须与连接的电力系统相匹配。选择合适的电压水平可以确保电容器在高压环境中稳定运行，避免过电压造成的损坏。

校正容量和功率因数校正能力：补偿电容器的容量和功率因子校正能力应根据电力系统的要求准确计算和设计。容量过大或不足会影响功率因数的校正效果，甚至产生不利影响。

绝缘性能好：补偿电容器的电极和电介质必须具有良好的绝缘性能。这可以防止电容器在运行过程中发生泄漏或击穿，确保其稳定运行。

适宜的环境条件：补偿电容器应安装在干燥、通风良好的环境中，远离高温、潮湿和化学腐蚀性物质等不利因素。这有助于延长电容器的寿命并提高其可靠性。

3.补偿电容器的功能

补偿电容器在电力系统中发挥着重要作用，主要体现在以下几个方面：

功率因数校正：补偿电容器可以提供无功功率补偿，提高电力系统的功率因数。通过平衡无功功率和有功功率，补偿电容器可以有效地降低系统的无功功率，提高功率因数。这有助于减少电网损耗和负载，提高系统效率和稳定性。

电压调节：补偿电容器可以调节和稳定电力系统的电压。当系统负载发生显著变化时，电容器可以通过释放或吸收无功功率来快速响应，以调整电压水平并将其保持在适当的范围内。这对于确保电气设备的正常运行和延长其使用寿命至关重要。

减少线路损耗：补偿电容器可以减少电力系统中的传输损耗。由于无功功率的补偿，补偿电容器可以降低电流的大小，从而降低线路上的电阻和电感损耗。这不仅节省了能源，而且提高了电力系统的经济性。

提高输电能力：使用补偿电容器可以提高电力系统的输电能力。通过优化功率因数和电压水平，补偿电容器可以减少电网中的无效功率流，提高电网的稳定性和可靠性。这使得电力系统能够承载更大的负载，并满足日益增长的电力需求。

谐波抑制：补偿电容器还具有抑制谐波的功能。在电力系统中，谐波是由非线性负载（如电子设备）引起的。补偿电容器可以吸收和消除谐波电流，降低电网中的谐波含量，保持电网的纯度和稳定性。

总之，补偿电容器在电力系统中起着重要作用。它们通过功率因数校正、电压调节、降低线路损耗、提高输电能力和抑制谐波等功能，提高了电力系统的运行效率和稳定性。补偿电容器的使用对提高能源利用率、节约能源和保护电气设备具有积极影响。随着电力系统的发展和需求的增加，补偿电容器的作用将变得越来越重要。
