配电网电容电流测试仪

仪器直接测量PT二次侧配电网的电容电流，无需处理初级侧，降低了测试风险;无需做复杂的安全措施，等待冗长的调度命令，只需连接测量线即可在PT的开口三角形端测量电容电流数据;弱频率间测试信号从PT开口三角形注入，不影响继电保护和PT本身，避免50Hz工作。频率干扰信号，同时，测试仪的输出可以承受100V的交流电压;它具有完善的保护功能，如“测试电路开路”，“测试电路短路”和“零序电压异常”等异常提示;仪器采用大屏幕液晶显示屏，可在阳光直射下清晰显示。
中文菜单提示，操作简单，体积小，重量轻，便于户外携带，布线简单，测试速度快，精度高。 1.电容电流测量范围：1A~250A0.3μF~125μF2。
测量误差：≤5％3。工作温度：-10°C~50°C 4.工作湿度：0~80％5。
工作电源：交流220V±10％50Hz±1Hz 6.外形尺寸：350mm×200mm×150mm 7.仪器重量：2.5kg 8.电压等级：1KV，3KV，6KV，6.3KV，10KV，20KV，35KV，66KV。 1）电流输出端子：输出测量信号，连接到PT开口的三角形端。
2）保险丝：配置220V / 2A保险丝，以防止仪器过载或故障。 3）：仪器的接地端子。
4）LCD：显示测试状态和测试数据。 5）对比度：调整LCD屏幕的显示对比度。
6）AC220V：电源插座和开关。 7）复位按钮：用于仪器复位初始化或中断测试。
8）电压选择按钮：按此按钮可在1kV，3kV，6kV，6.3KV，10kV，20KV，35kV，66KV系统线电压之间循环。 9）模式/测量键：多功能键，短按时用于循环选择系统PT（即按下后立即释放）;长按（即2秒后释放）开始测量。

您可能还喜欢这些产品

  • 碳电阻器
  • NV SRAM技术
  • 数字视频矩阵技术
  • 直流电阻箱
  • 隔爆型集成温度变送器
  • 电涌保护器
  • 节能变压器
  • 硅片自动拍摄机
  • 嵌入式模数转换器
  • 滑动线
  • 接触网接地电阻测试仪使用

    接地电阻测试仪正确使用方法如下：　　(1)首先按规定埋置好表附的辅助接地探针及连接导线（C-一接40m长线，P一接20m短线，E-接接地极）。　　(2)断开

  • 接地电阻测试仪线怎么插?
    接地电阻测试仪线怎么插?

      接地电阻测试仪专门用于测试接地装置的电气完整性。与绝缘子故障检测器一样，它是电气测试中不可或缺的一部分，也是常规测试项目。主要测试

  • µCurrent 万用表电流适配器的精密电流检测

    Vishay Foil Resistors 的 CSM2512 Bulk Metal® Foil 电流传感电阻器具有四端子开尔文配置、低热电动势和严格的容差，可帮助 µCurrent GOLD 万用表电流适配器提供卓

  • 高精密低电阻测量仪
    高精密低电阻测量仪

    显示Display荧屏尺寸98mm*58mm, 四色高清VFD彩屏98mm*58mm, 4-color VFDTFT4.3寸真彩液晶显示4.3 inch TFT LCD测试参数Parameters直流电阻、温度DC resistance, temperature直流电

  • 电位器测试及好坏判别
    电位器测试及好坏判别

    电位计的主要要求如下：① 电阻符合要求。② 中心滑动端与阻力体接触良好，转动平稳。带开关的电位器，开关部分动作准确、可靠、灵活。因此，使

  • 光敏电阻特性测试实验
    光敏电阻特性测试实验

    光敏电阻特性实验报告                          光敏电阻特性实

  • 绕组电感的功能和测试方法

    绕组电感的功能和测试方法详细说明绕线电感是电感的一种，是通过缠绕绝缘导线制成的电磁感应元件，也是电路中常用的元件之一。线绕电感器适用于

  • 电感并联电流分配
    电感并联电流分配

    并联电路讲解：并联电阻、电压、电流的大小及相互关系什么是并联电路并联电阻及电流和电压的大小并联电路计算题什么是并联电路并联从字面上理解

  • 用万能表测直流电阻怎么测

    用万用表测量电流电阻的方法：1.所用的万用表，无论是测量电压、电流还是电阻，都是普通的表头。测量电阻时，第一步是将其设置为欧姆范围。通常

  • 网孔分析法
    网孔分析法

         网格分析法是电路的基本分析方法之一，它以网格电流为待解变量，建立基于KVL的方程来求解电路。通常，对于M个网格孔，自电阻×该网

  • 什么是物联网？

    了解“物联网”在您到家之前打开空调怎么样？如果您从汽车中收到一条消息，说前轮胎气压低怎么办？或者你今天早上吃药时错过的信息？这些只是“

  • 用于万用表和绝缘测试设备校准验证高达 4000V 的高值精密电阻器
    用于万用表和绝缘测试设备校准验证高达 4000V 的高值精密电阻器

    使用高值、精密厚膜电阻元件，我成功地制作了校准标准电平验证箱，用于评估最新生产的绝缘测试仪。公司/机构： ITTSB 博客www.ittsb.eu行业/应用领

  • 物联网有哪些应用？

    一旦您了解了物联网的基本含义，您就会知道实际上物联网有许多应用——几乎涵盖所有行业和部门。从楼宇和家庭自动化到可穿戴设备，物联网在我们

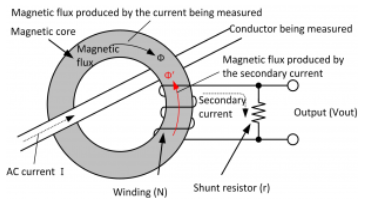

  • 电流检测电阻测量方法
    电流检测电阻测量方法

    电流传感器测量原理测量原理：CT电流传感器CT 电流传感器使用将被测电流转换为与匝数比成正比的次级电流的原理。测量原理：与匝数比成正比的交流

  • 物联网的未来范围是什么

    随着互联网的普及，越来越多的设备，如电脑、智能手机、智能手表、智能可穿戴设备等，都配备了 Wi-Fi 功能；互联网连接设备的网络正在迅速增加。根

  • 关于电流检测中大电流采样电阻选型应考虑的问题

    最近的项目涉及到电流采集的问题，要采集的电流信号很小，< 0.2A，第一次也是慢慢摸索解决方案。目前为止，有两套解决方案需要验证，解决方案不

  • 接触网接地电阻
    接触网接地电阻

    一、绝缘电阻简介　　绝缘电阻是电气设备和电气线路最基本的绝缘指标。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电

  • 电路中n为含源线性电阻网络
    电路中n为含源线性电阻网络

    图示电路中N为线性含源网络，当Us=10V时，测得I=2A；Us=20V时，测得I=6A；则当Us=-20V时，I应为多少10m+n=220m+n=6m=0.4n=-2=>-20m+n=-20*0.4-2=-10-10Am和n代表什么？m是

  • 网络电阻（排阻）

    网络电阻器是电阻的组合，可为所有引脚提供相同的值。这些电阻器有双列直插式和单列直插式两种封装。网络电阻通常用于上拉或下拉的ADC（模数转换

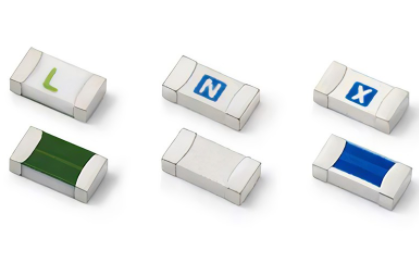

  • 保险丝检测流程
