碳电阻器

碳质电阻器封装在轴向引线封装中。它由一个主要由碳粉在高温和高压下压制的圆筒组成。
连接引线并缠绕绝缘壳。通过改变碳粉与填料的比例可以获得不同电阻值的电阻。
标准额定功率为1/8 W，1/4 W，1/2 W，1 W和2 W.在生产过程中，电阻值误差控制在±10％，可以使用自动分离装置达到±5％的公差。碳质电阻器和一些1/8瓦碳膜电阻器的电阻和误差用彩色圆圈表示。

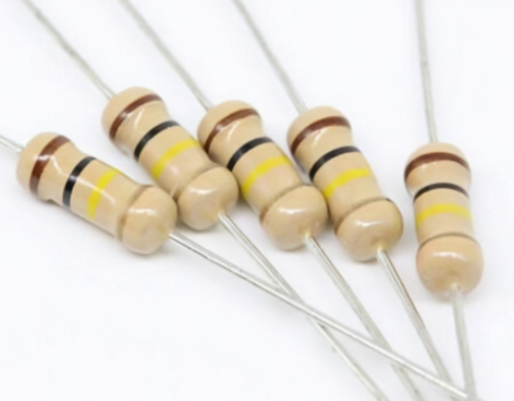

电阻器上有三个或四个色环。靠近电阻器端的是第一个色环，其余的是两个，三个和四个色环，如图所示。
第一个色环表示电阻的最大一位数，第二个色环表示第二个数字，第三个色环表示电阻不应该有几个零。第四个色圈表示电阻的误差。
由颜色环的颜色表示的数字或含义示于表1中。表1由颜色环​​的颜色表示的数字或含义。
例如，有一个碳电阻器，它有四个颜色环，红色，紫色，黄色和银色。该电阻的电阻为270,000欧姆，误差为±10％。
另一个例子是碳电阻器，它有三个棕色，绿色和黑色环。其电阻为15欧姆，误差为±20％。
