肖特基势垒二极管
肖特基势垒二极管在结构上与PN结二极管不同。
内部由阳极金属（由诸如钼或铝的材料制成的阻挡层），二氧化硅（SiO 2）电场消除材料，N-外延层（砷材料），N型硅基板制成，N +阴极层和阴极。金属和其他组件，如图所示。
在N型衬底和阳极金属之间形成肖特基势垒。当向肖特基势垒的两端施加正向偏压（阳极金属连接到电源的正极，并且N型基板连接到电源的负极）时，肖特基势垒层是变窄，内阻变小;当在肖特基势垒上施加反向偏压时，肖特基势垒层变宽并且其内阻变大。
肖特基二极管有引脚和表面贴装（sMD）两种封装。具有引线封装的肖特基势垒二极管通常用作高频，高电流整流二极管，续流二极管或保护二极管。
它采用单管和双管（双二极管）封装。 1.高频开关电源2.低压续流电路和保护电路
您可能还喜欢这些产品
碳化硅肖特基二极管的优点1、碳化硅单载流子器件漂移区薄，开态电阻小。比硅器件小100-300倍。由于有小的导通电阻，碳化硅功率器件的正向损耗小。 2、
晶闸管与二极管的伏安特性曲线有什么区别1.如果是单向晶闸管，处于加直流和触发状态，其伏安特性曲线相同。2.如果未触发状态，则正向不同，反向相同。3.双向晶闸管与二极管完全不同。
- 光敏二极管主要特性参数
1,最高反向工作电压VRM 2,暗电流ID 3,光电流IL 4,光电灵敏度Sn 5,响应时间Tζ 6,正向压降VF 7,结电容Cj
晶闸管和二极管的区别二极管是一种单向导电器件。晶闸管有单向和双向之分。通常，晶闸管在接通后不能自动关闭。只有当施加的电压降到0甚至反转时，晶闸
光电二极管随着科学技术的发展，越来越多的光信号被用于信号传输和存储。光电系统的突出优点是抗干扰能力强，信息传输量大，传输损耗小，运
变容二极管二极管结电容不仅与其结构和工艺有关，还与所施加的电压有关。结电容随反向电压的增加而减小。这种效应显著的二极管称为变容二极
二极管压降本质上，二极管的管压降是一个电阻。当二极管导通的时，电阻很小，不导通的时候接近无穷大。而导通时候的电阻会分担一定的电
激光二极管激光二极管的物理结构是在发光二极管的结间放置一层光活性半导体，其端面在抛光后具有部分反射功能，从而形成光谐振腔。在正向偏
雪崩二极管它是一种能够在外部电压作用下产生高频振荡的晶体管。产生高频振荡的工作原理栾的：雪崩击穿用于将载流子注入晶体。由于载流子穿
光敏二极管光敏二极管，又叫光电二极管,是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。
变容二极管变容二极管属于反向偏置二极管。改变其PN结上的反向偏置电压可以改变PN结的电容。反向偏置电压越高，结电容越小。反向偏置电压与结
江崎二极管它是一种以隧穿效应电流为主要电流成分的晶体二极管。其基底材料是砷化镓和锗。P型区的N型区是高度掺杂的（即具有高浓度的杂质）
PIN型二极管这是一种晶体二极管，在P区和N区之间夹有一层本征半导体（或杂质浓度低的半导体）。当其工作频率超过100MHz时，由于少数载流子的存储效应
开关用二极管有用于小电流（10mA）的逻辑运算和用于数百毫安磁芯励磁的开关二极管。小电流开关二极管通常包括点接触型和键型二极管，以及可能在
光敏二极管用途光敏二极管也用于消费电子产品，如CD播放器、烟雾探测器和控制电视和空调的红外遥控装置。对于许多应用，可以使用光电二极管或其
可变电抗二极管可变电抗二极管也称为“变容二极管”。它是一种由pn结电容（或接触势垒电容）及其反向偏置电压vr的依赖性和原理制成的二极管。使用

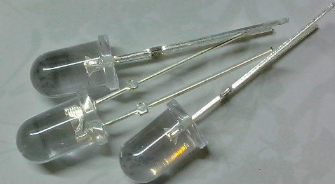

二极管主要应用1.在电子产品中的应用发光二极管在电子产品中通常用作屏幕背光、显示器和照明。从大型液晶电视和电脑显示器到媒体播放器MP3、MP4和手机显示器，发
